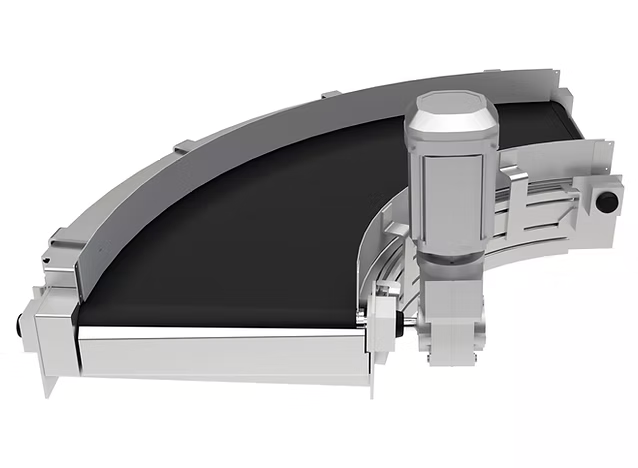

نوار نقاله خمیده 30 درجه

نوا نقاله خمیده 30 درجه (30° belt bend) "قوس تسمه" به‌گونه‌ای طراحی شده است که جهت حرکت بار را بدون تغییر موقعیت نسبی آنها نسبت به شیب‌ها تغییر دهد. در این سیستم، تسمه درون پروفیل‌های هدایت‌کننده قرار دارد و حرکت روان و دقیق اجسام را تضمین می‌کند.

اجزای اصلی:
​​​​​​​۱. قاب آلومینیومی خم‌شده با زاویه ۳۰ درجه
۲. تسمه انتقال نیرو
۳. غلتک‌های هدایت‌کننده
۴. موتور
۵. حسگر (سنسور) برای کنترل موقعیت و سرعت

مزایا:
۱. انتقال آرام و یکنواخت کالا بدون تغییر موقعیت
۲. قابلیت سفارشی‌سازی برای شیب‌ها و زوایای مختلف
۳. عملکرد قابل اطمینان و کم‌صدا
۴. صرفه‌جویی در فضا به‌دلیل طراحی قوسی
۵. قابلیت ترکیب با سایر خطوط انتقال (مثل نقاله تسمه‌ای یا زنجیری)​​​​​​​

معایب :
۱. نیاز به کنترل دقیق حرکت برای جلوگیری از سر خوردن کالا
۲. محدودیت در انتقال بارهای بسیار سنگین یا حجیم در این زاویه
۳. افزایش فشار روی تسمه و رولیک‌ها در استفاده مداوم
۴. هزینه‌ی بیشتر نسبت به نوارهای افقی به دلیل نیاز به کنترل حرکت و قطعات جانبی

موارد کاربرد رایج :
​​​​​​​۱. خطوط انتقال در انبارهای خودکار و لجستیکی
۲. سیستم‌های سورتینگ و دسته‌بندی مرسولات
۳. خطوط بسته‌بندی صنایع غذایی یا دارویی
۴. سیستم‌های انتقال در خطوط مونتاژ کارخانه‌ها
۵. انتقال مواد یا کارتن‌های سبک تا متوسط در صنایع گوناگون

ملاحضات طراحی :
​​​​​​​۱. نیاز به انتخاب تسمه و غلتک مناسب برای نوع بار و وزن آن
۲. توجه به زاویه قوس برای جلوگیری از سر خوردن یا توقف بار
۳. بررسی نوع موتور و کنترل سرعت برای عملکرد یکنواخت
۴. توجه به جنس قاب برای مقاومت در برابر سایش یا خوردگی
۵. نصب و نگهداری دقیق سنسورها برای حفظ دقت سیستم

30° belt bend​​​​​​​

برگردیم

​مشخصات فنی محصول :

حد اکثر بار : 50 کیلوگرم

___________________________________________________________________________

جنس تسمه: پلی‌استر و پی‌وی‌سی

جنس بدنه : فولاد گالوانیزه

سرعت: 2.5 متر بر ثانیه

نوع ولتاژ: ۴۰۰ ولت

عنصر انتقال قدرت: تسمه نقاله

دمای محیط: 0°C ÷ 40°C

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

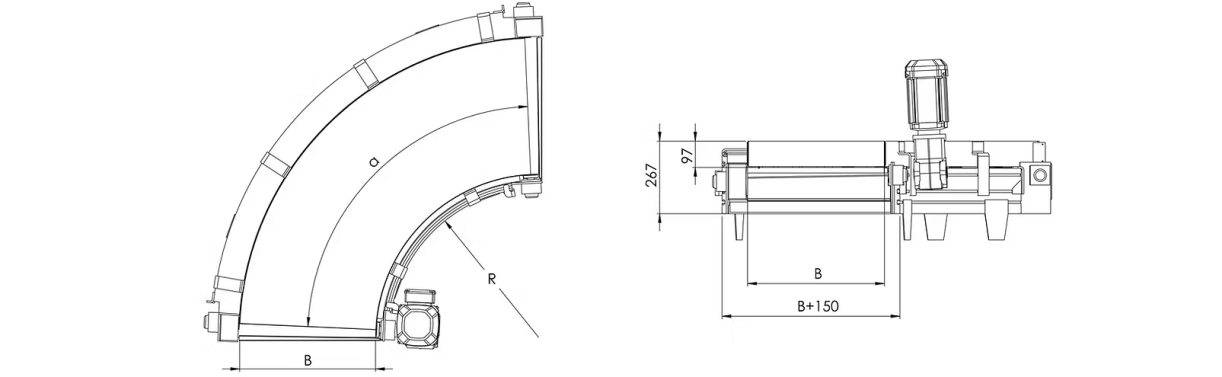

B / عرض تسمه / ۳۵۰، ۵۵۰، ۷۵۰ میلی‌متر

قدرت موتور : 0.55 تا 2.2 کیلووات

نوع انتقال نیرو: از شفت محرک به تسمه نقاله

___________________________________________________________________________

عناصر اضافی: نوار، انتهای نوار، تکیه‌گاه‌ها، اتصالات، کابینت کنترل.

___________________________________________________________________________

___________________________________________________________________________
