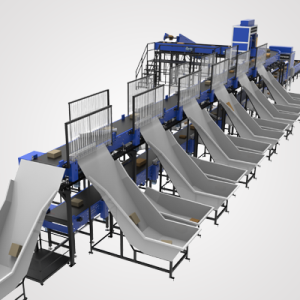

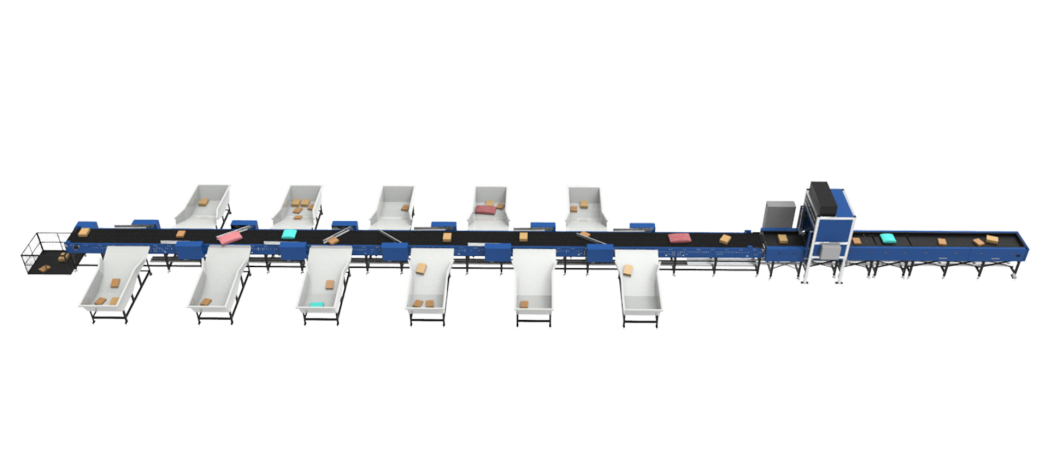

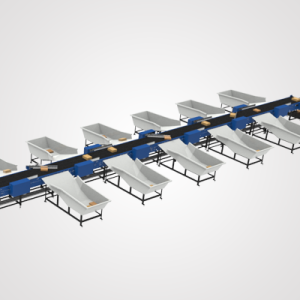

سورتر بازویی
Arm Sorter

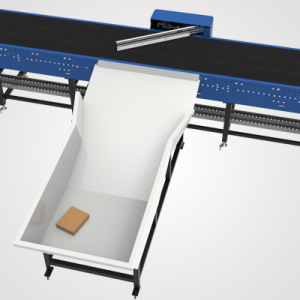

سورتر بازویی (Arm Sorter) یک سیستم مکانیزه و کم‌هزینه برای تفکیک و هدایت اقلام بسیار کوچک و سبک است. این سیستم که توسط شرکت‌هایی مانند فالکون اتوتک توسعه یافته، مناسب صنایعی است که نیاز به مرتب‌سازی دقیق، اما اقتصادی دارند و معمولاً با حجم بالایی از کالاهای ریز و سبک روبه‌رو هستند. عملکرد این دستگاه مبتنی بر مکانیزم جارویی است که با حرکت افقی جاروبک، کالا را به مسیر یا شوت خروجی صحیح هدایت می‌کند.

اجزای اصلی:
نوار نقاله اصلی (Main Conveyor): مسیر عبور مرسوله‌ها با سرعت کنترل‌شده.
2. بازوهای سورت‌کننده (Sorting Arms): بازوهای برقی یا پنوماتیکی که مرسوله را به‌سمت خروجی مناسب هدایت می‌کنند.
3. کنترلر مرکزی (PLC یا Embedded System): پردازش اطلاعات مربوط به مقصد مرسوله‌ها و صدور فرمان سورت.
4. سنسورها: برای شناسایی بارکد، موقعیت مرسوله و حضور در موقعیت سورت.
5. خروجی‌ها (Chutes or Bins): محل‌های جمع‌آوری مرسولات بر اساس مقصد.

مزایا:
مقرون‌به‌صرفه: هزینه خرید، نصب و نگهداری پایین‌تر نسبت به سایر سورترها.
مقیاس‌پذیری بالا: قابلیت افزایش ظرفیت سورت با اضافه‌کردن ماژول‌های بیشتر.
ساده و کم‌استهلاک: سیستم ساده مکانیکی با مصرف انرژی کم و قطعات قابل‌دسترس.
نصب و راه‌اندازی سریع: مناسب برای پروژه‌هایی با زمان‌بندی فشرده.
قابلیت استفاده در فضاهای محدود: ابعاد کوچک‌تر نسبت به سایر سورترها.

معایب :
محدودیت در سرعت: نسبت به سیستم‌های پیشرفته‌تر مانند کراس‌بلت یا بومرنگ، سرعت کمتری دارد.
سورت تک‌مرحله‌ای: مناسب برای مقاصد محدود؛ استفاده در شبکه‌های پیچیده نیاز به طراحی چندلایه دارد.
مناسب نبودن برای مرسولات بسیار سنگین یا شکننده.
محدودیت در دقت سورت در سرعت‌های بالا.

ملاحضات طراحی :
1. ظرفیت‌سنجی دقیق
2. هماهنگی زاویه پرتاب بازو با خروجی‌ها
3. کنترل زمان‌بندی دقیق
4. ایمنی در طراحی بازو
5. دسترسی آسان برای نگهداری
6. یکپارچگی با سیستم مدیریت سورت (WCS)

موارد کاربرد رایج :
مراکز پردازش مرسوله با ظرفیت کم تا متوسط (پست، فروشگاه‌های آنلاین منطقه‌ای).
مراکز توزیع شهری یا ناحیه‌ای (Urban Distribution Centers).
صنایع دارویی و آرایشی با حجم سفارش بالا اما اقلام کوچک.
مراکز بازگشت کالا و خطوط بسته‌بندی پایانی.

صفحه اصلی

برگردیم

مشخصات فنی :

محصولات قابل حمل :

___________________________________________________________________________

سرعت :

نوع ولتاژ :

عرق نوار نقاله :

نوع تسمه :

تعداد نوارها :

مکانیزم پاپ اپ :

حداقل ابعاد محصول :

حداکثر ابعاد محصول :

بیشترین وزن محصول :

ظرفیت واقعی :

لوازم جانبی :

دمای محیط :

___________________________________________________________________________

جعبه | کارتن | سینی

5 الی 40 درجه سانتی گراد

1.2 متر/ثانیه

400 ولت

700 میلیمتر

پلی اورتان

3 الی 13 ( بسته به نوع محصول )

مکانیک / پنوماتیک ( بسته به سفارش )

5*100*100 میلیمتر

500*600*600 | 900*700*700 میلیمتر

10/20/40 کیلوگرم

متناسب با ابعاد بسته ( میانگین 3600 بسته در ساعت )

نشانگر ها، نمایشگر، باند، انتهای باند، ساپورتها، تابلوفرمان, مانیتورینگ (ارجاء به لوازم جانبی )

انواع شوت های تخلیه

مستقیم به گونی

مستقیم به سبد

انبارشی

جازبه ای

چرخشی

دو طبقه

جازبه ال شکل

خروجی فله

چرخشی کوتاه

قلطکی

دوبخشی

برگشت به بالا

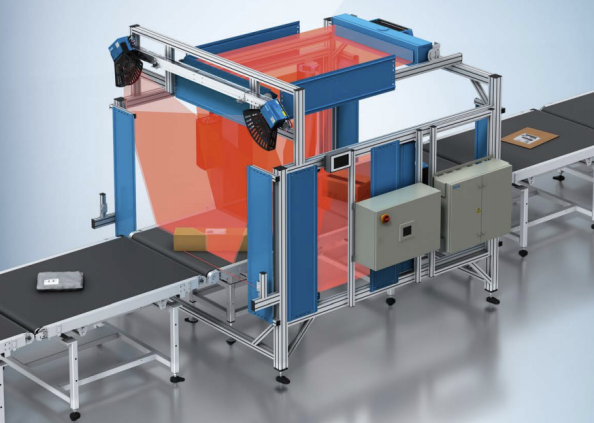

DWS مخفف سه عملکرد کلیدی است: Weighing (وزن‌کشی)، Dimensioning (اندازه‌گیری ابعاد) و Scanning (اسکن بارکد). این سیستم یکی از اجزای حیاتی در خطوط سورتینگ اتوماتیک است و نقش آن ثبت دقیق اطلاعات هر مرسوله در زمان عبور از خط تولید یا پردازش است.

چرا DWS اهمیت دارد؟
در مراکز پردازش، اطلاعات دقیق مربوط به وزن، ابعاد و بارکد هر بسته نه‌تنها برای عملیات سورتینگ، بلکه برای صدور قبض، قیمت‌گذاری، مدیریت فضا و ردیابی مرسوله ضروری است. DWS این داده‌ها را بدون توقف کالا و در حین حرکت ثبت می‌کند که باعث افزایش بهره‌وری، کاهش خطا و یکپارچه‌سازی اطلاعات لجستیکی می‌شود.

اجزای اصلی DWS
1. ماژول وزن‌کشی دینامیک (Dynamic Scale): ثبت وزن دقیق بدون توقف نوار نقاله
2. سیستم ابعاد‌برداری (Dimensioning Sensor): اندازه‌گیری طول، عرض و ارتفاع با دقت بالا
3. اسکنر بارکد چندجهته (Barcode Scanner): تشخیص سریع و دقیق بارکد از زوایای مختلف
4. کنترلر مرکزی: ترکیب اطلاعات و ارسال داده به سیستم مدیریت انبار (WMS) یا سیستم سورتینگ

ویژگی‌های فنی DWS حرفه‌ای
دقت اندازه‌گیری بالا حتی در سرعت‌های بالا (تا 2 متر بر ثانیه)
قابلیت اتصال به ERP، WMS و سیستم‌های سورتینگ
پردازش هم‌زمان چند مرسوله با الگوریتم تشخیص جداکننده
امکان نصب در محیط‌های صنعتی و پرگرد و غبار
گزارش‌گیری و ردگیری بلادرنگ

کاربردهای DWS در صنعت
مراکز پردازش پستی و شرکت‌های لجستیکی
انبارهای هوشمند و اتوماتیک
مراکز توزیع فروشگاه‌های آنلاین
سیستم‌های مدیریت بازگشت کالا و مرجوعی‌ها

ماشین وزن - اندازه - اسکن

برگشت به بالا

DWS چیست؟

نقاط قوت و برجسته

طراحی شده جهت کالا های کم وزن

ایده ال جهت فضا های کوچک

انحراف 90 درجه بمنظور بهینه سازی فضای عملیاتی

بازگشت سریع سرمایه از طریق هزینه های نگهداری کمتر

طراحی شده جهت حداکثر زمان کاری

مدت زمان کوتاه جهت تولید و استقرار

نسبت بالای توان عملیاتی به قیمت

عملیاتی تا ۳6۰۰ مرتب‌سازی در ساعت را برای بسته‌های ۶۰۰ میلی‌متر در ۶۰۰ میلی‌متر ارائه می‌دهد و استاندارد جدیدی را در کارایی تعیین می‌کند.

سازگار با سالن های نیمه صنعی و صنعتی

امکان ارتباط نرم افزاری با کلیه بستر های نرم افزاری

مصرف انرژی پایین

موقعیت‌یابی انعطاف‌پذیر

بازوها را می‌توان به صورت استراتژیک برای برآورده کردن نیازهای عملیاتی و چیدمان منحصر به فرد مشتری قرار داد و نهایت انعطاف‌پذیری را ارائه داد.

پیکربندی دو طبقه

این ماشین را می‌توان به صورت دو طبقه طراحی کرد که به طور مؤثری توان عملیاتی را در همان سطح اشغالی برای بهینه‌سازی فضا دو برابر می‌کند.

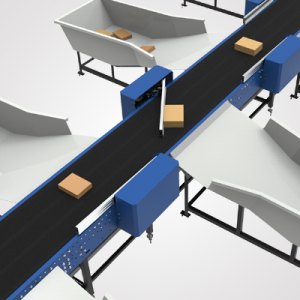

بازوهای الکتریکی

فعال‌سازی الکتریکی بازوها، عملکرد سریع و قابل اعتماد را با ظرفیت بالای تحمل وزن برای عملکرد مداوم تضمین می‌کند.

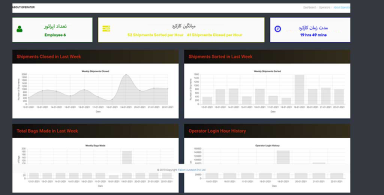

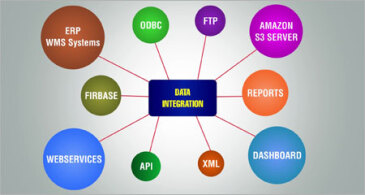

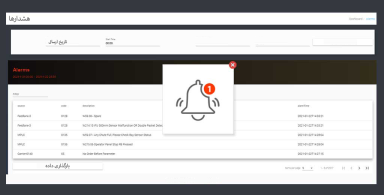

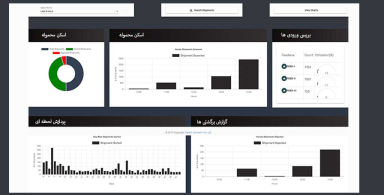

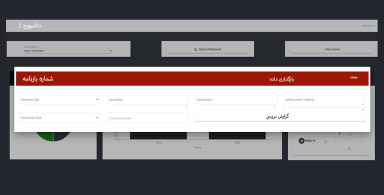

نرم‌افزار اختصاصی SortIT از شرکت جی‌ساف، که بخشی از مجموعه کنترل اتوماسیون جی‌ساف (JSAF) است، به‌عنوان یک موتور پردازشی قدرتمند عمل می‌کند. این نرم‌افزار امکان ارتباط مؤثر با تجهیزات سخت‌افزاری و تبادل یکپارچه داده با سیستم‌های پشتیبان مانند ERP و WMS را فراهم می‌سازد. SortIT دارای یک داشبورد سفارشی‌سازی‌شده مطابق با نیازهای مشتری است و از فناوری‌های یکپارچه‌سازی نظیر API، FTP، ODBC، XML و موارد دیگر پشتیبانی می‌کند.
