نوار نقاله گرانشی
​​​​​​​Gravity Conveyor​​​​​​​

نوار نقاله جاذبه‌ای (Gravity Conveyor) یکی از ساده‌ترین و پرکاربردترین انواع نوار نقاله‌هاست که بدون نیاز به نیروی محرکه (برقی یا موتوری) کار می‌کند. در ادامه، توضیح کامل آن را در چند بخش می‌خوانید:
تعریف کلی
نوار نقاله جاذبه‌ای سیستمی است برای جابه‌جایی کالاها با استفاده از نیروی جاذبه زمین یا نیروی دستی. در این سیستم، کالاها روی رولرها یا سطح شیب‌دار قرار می‌گیرند و با کمترین نیروی ممکن، حرکت می‌کنند.

ویژگی‌ها و مزایا
بدون نیاز به برق یا موتور
کم‌هزینه و نگهداری آسان
نصب و جابه‌جایی سریع
مناسب برای مناطق بارگیری، بسته‌بندی، یا خطوط انتهای تولید
ایده‌آل برای محیط‌های موقت یا تغییرپذیر

کاربردها
انبارها و مراکز توزیع برای انتقال بسته‌ها
صنایع مونتاژ سبک
خطوط تخلیه و بارگیری دستی
ایستگاه‌های بازرسی یا بسته‌بندی

محدودیت‌ها
وابسته به شیب یا نیروی دستی برای حرکت کالا
مناسب کالاهای نسبتاً سبک و با کف صاف
محدودیت در کنترل سرعت و توقف دقیق کالاها

برگردیم

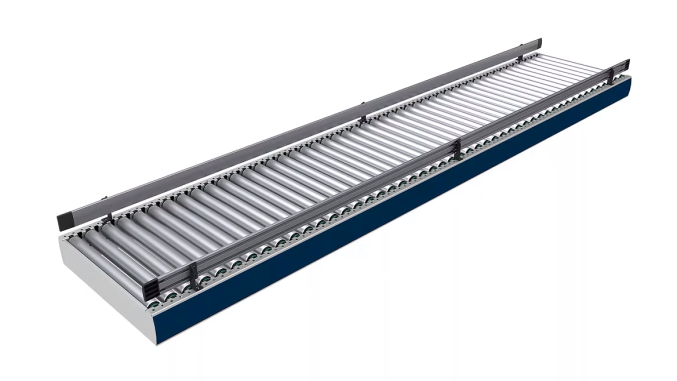

نوار نقاله گرانشی خطی
Straight Gravity Conveyor​​​​​​​

بخش اصلی بدنه نوار نقاله گرانشی را می‌توان به‌صورت زاویه‌دار (شیب‌دار) یا افقی نصب کرد. در حالت زاویه‌دار، کالاها به‌واسطه نیروی گرانش حرکت می‌کنند و با توجه به میزان شیب، سرعت انتقال آن‌ها افزایش می‌یابد. در حالت افقی، حرکت کالاها معمولاً به کمک نیروی دستی یا هل‌دادن انجام می‌شود.

این نوع نوار نقاله از یک شاسی فلزی (فریم) و مجموعه‌ای از غلتک‌های گرانشی مستقیم (Gravity Rollers) تشکیل شده است که وظیفه انتقال روان و کم‌اصطکاک کالا را بر عهده دارند. فاصله بین غلتک‌ها بسته به ابعاد و وزن کالا تعیین می‌شود تا از گیرکردن یا افتادن آن‌ها جلوگیری شود.

Gravity Curve​​​​​​​ Conveyor 30°​​​​​​​

بخشی از نوار نقاله است که برای تغییر جهت حرکت اجسام در مسیر حمل طراحی شده است. این بخش می‌تواند به‌صورت افقی یا زاویه‌دار نصب شود. در حالت زاویه‌دار، اجسام با کمک نیروی گرانش حرکت کرده و سرعت آن‌ها با توجه به درجه شیب افزایش می‌یابد.

ساختار این واحد معمولاً شامل یک قاب فولادی خم‌شده با زاویه ۳۰ درجه است که بر روی آن شش غلتک مخروطی‌شکل نصب می‌شوند. این غلتک‌ها به گونه‌ای طراحی شده‌اند که حرکت اجسام را در مسیر منحنی، یکنواخت و پایدار نگه دارند. در برخی مدل‌ها، اجزای ترکیبی یا مخلوط‌ها (Mixers/Joiners) نیز برای اتصال به نوارهای دیگر یا کنترل بهتر حرکت کالاها لحاظ شده‌اند.

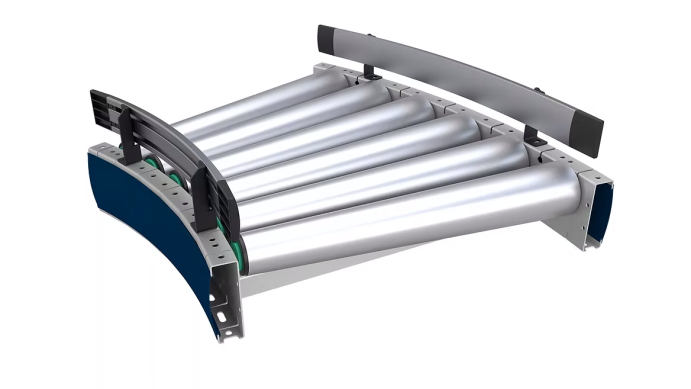

نقاله قوس گرانشی 30 درجه

Gravity Curve​​​​​​​ Conveyor 45°​​​​​​​

بخشی از نوار نقاله است که برای تغییر جهت حرکت اجسام در مسیر حمل طراحی شده است. این بخش می‌تواند به‌صورت افقی یا زاویه‌دار نصب شود. در حالت زاویه‌دار، اجسام با کمک نیروی گرانش حرکت کرده و سرعت آن‌ها با توجه به درجه شیب افزایش می‌یابد.

ساختار این واحد معمولاً شامل یک قاب فولادی خم‌شده با زاویه 45 درجه است که بر روی آن شش غلتک مخروطی‌شکل نصب می‌شوند. این غلتک‌ها به گونه‌ای طراحی شده‌اند که حرکت اجسام را در مسیر منحنی، یکنواخت و پایدار نگه دارند. در برخی مدل‌ها، اجزای ترکیبی یا مخلوط‌ها (Mixers/Joiners) نیز برای اتصال به نوارهای دیگر یا کنترل بهتر حرکت کالاها لحاظ شده‌اند.

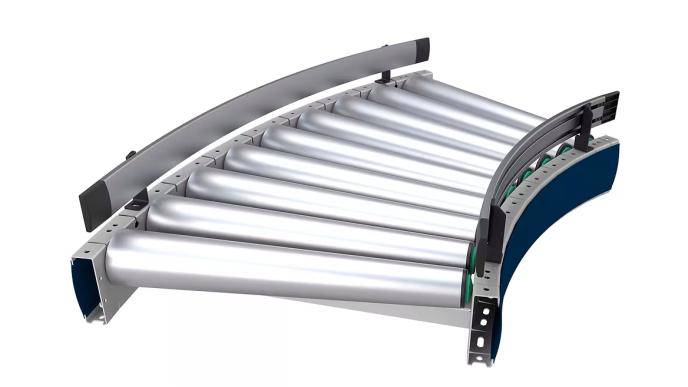

نقاله قوس گرانشی 45 درجه

Gravity Curve​​​​​​​ Conveyor 60°​​​​​​​

بخشی از نوار نقاله است که برای تغییر جهت حرکت اجسام در مسیر حمل طراحی شده است. این بخش می‌تواند به‌صورت افقی یا زاویه‌دار نصب شود. در حالت زاویه‌دار، اجسام با کمک نیروی گرانش حرکت کرده و سرعت آن‌ها با توجه به درجه شیب افزایش می‌یابد.

ساختار این واحد معمولاً شامل یک قاب فولادی خم‌شده با زاویه 60 درجه است که بر روی آن شش غلتک مخروطی‌شکل نصب می‌شوند. این غلتک‌ها به گونه‌ای طراحی شده‌اند که حرکت اجسام را در مسیر منحنی، یکنواخت و پایدار نگه دارند. در برخی مدل‌ها، اجزای ترکیبی یا مخلوط‌ها (Mixers/Joiners) نیز برای اتصال به نوارهای دیگر یا کنترل بهتر حرکت کالاها لحاظ شده‌اند.

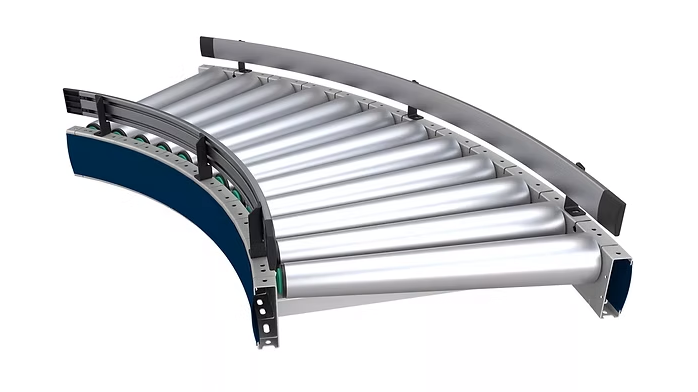

نقاله قوس گرانشی 60 درجه

Gravity Curve​​​​​​​ Conveyor 90°​​​​​​​

بخشی از نوار نقاله است که برای تغییر جهت حرکت اجسام در مسیر حمل طراحی شده است. این بخش می‌تواند به‌صورت افقی یا زاویه‌دار نصب شود. در حالت زاویه‌دار، اجسام با کمک نیروی گرانش حرکت کرده و سرعت آن‌ها با توجه به درجه شیب افزایش می‌یابد.

ساختار این واحد معمولاً شامل یک قاب فولادی خم‌شده با زاویه 90 درجه است که بر روی آن شش غلتک مخروطی‌شکل نصب می‌شوند. این غلتک‌ها به گونه‌ای طراحی شده‌اند که حرکت اجسام را در مسیر منحنی، یکنواخت و پایدار نگه دارند. در برخی مدل‌ها، اجزای ترکیبی یا مخلوط‌ها (Mixers/Joiners) نیز برای اتصال به نوارهای دیگر یا کنترل بهتر حرکت کالاها لحاظ شده‌اند.

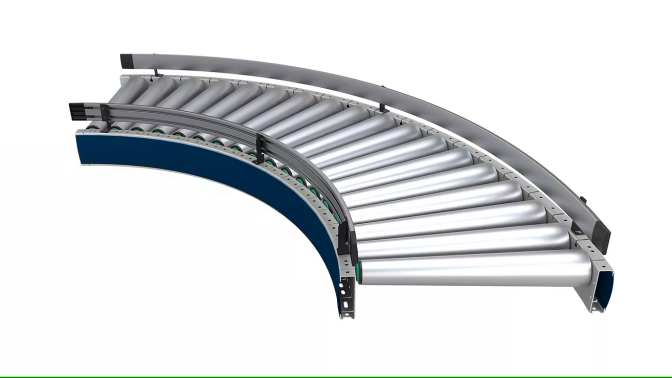

نقاله قوس گرانشی 90 درجه

30° Merge/Transfer Section​​​​​​​

بخشی از سیستم نوار نقاله گرانشی است که با توجه به موقعیت نصب، نقش مهمی در ورود بار به خط اصلی یا هدایت آن به یک خط فرعی ایفا می‌کند. این واحد معمولاً به‌صورت شیب‌دار نصب می‌شود و در نتیجه، سرعت اقلام عبوری با توجه به زاویه شیب، به‌طور طبیعی افزایش می‌یابد.

ساختار این بخش شامل یک قاب فولادی با زاویه ۳۰ درجه است که روی آن ترکیبی از غلتک‌های گرانشی مستقیم و غلتک‌های ترکیبی نصب شده‌اند. این ترکیب، امکان انتقال روان و جهت‌دهی دقیق کالاها را در محل تلاقی خطوط نقاله فراهم می‌سازد.

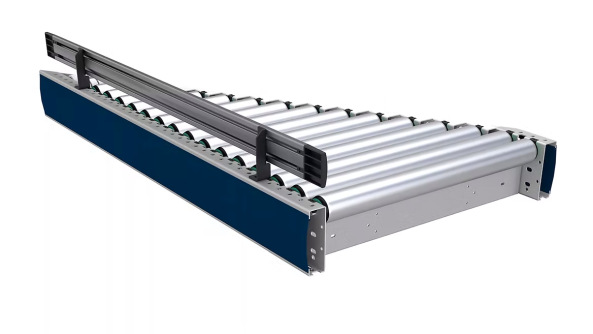

رابط زاویه ۳۰ درجه​​​​​​​

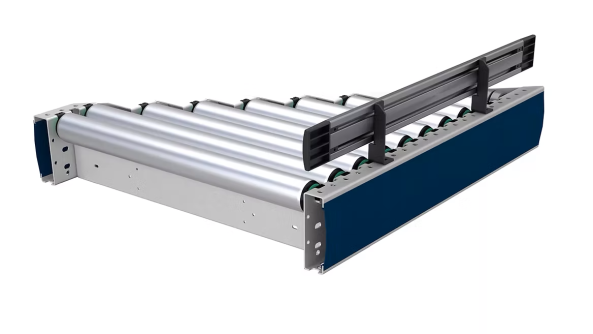

45° Merge/Transfer Section​​​​​​​​​​​​​​

بخشی از سیستم نوار نقاله گرانشی است که با توجه به موقعیت نصب، نقش مهمی در ورود بار به خط اصلی یا هدایت آن به یک خط فرعی ایفا می‌کند. این واحد معمولاً به‌صورت شیب‌دار نصب می‌شود و در نتیجه، سرعت اقلام عبوری با توجه به زاویه شیب، به‌طور طبیعی افزایش می‌یابد.

ساختار این بخش شامل یک قاب فولادی با زاویه 45 درجه است که روی آن ترکیبی از غلتک‌های گرانشی مستقیم و غلتک‌های ترکیبی نصب شده‌اند. این ترکیب، امکان انتقال روان و جهت‌دهی دقیق کالاها را در محل تلاقی خطوط نقاله فراهم می‌سازد.

رابط زاویه 45 درجه​​​​​​​

Ball Transfer Table​​​​​​​

میز گوی ابزاری کاربردی در سیستم‌های حمل‌ونقل است که امکان حرکت آسان و همه‌جهته محصولات را تنها با صرف نیروی اندک فراهم می‌سازد. این میز به‌ویژه در ایستگاه‌های بازرسی، بسته‌بندی، یا برداشت دستی مورد استفاده قرار می‌گیرد، جایی که نیاز به چرخاندن یا جابجایی سریع کالاها در جهات مختلف وجود دارد.
​​​​​​​
ساختار این تجهیز شامل یک قاب فولادی مستحکم، صفحه‌ای از تخته چندلایه (پلی وود)، مجموعه‌ای از یاتاقان‌های ساچمه‌ای انتقال (Ball Bearings) و در برخی مدل‌ها، اجزای ترکیبی یا اتصالات (Mixers/Joiners) برای اتصال به دیگر خطوط نقاله است.

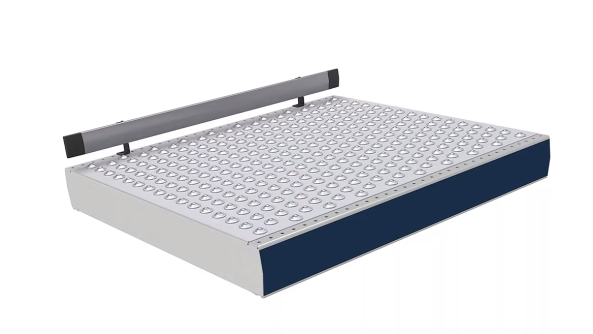

میز گوی

Gravity Gate​​​​​​​

دریچه انتقال گرانشی یکی از اجزای کاربردی در خطوط نقاله بدون محرک است که امکان عبور آزاد افراد یا تجهیزات را از مسیر نقاله اصلی فراهم می‌کند. با بالا بردن دریچه، جریان کالا به‌صورت موقت متوقف می‌شود و پس از پایین آوردن آن، انتقال بار از سر گرفته می‌شود. این عملکرد، انعطاف‌پذیری بیشتری را در طراحی مسیرهای کاری فراهم می‌سازد.

این واحد شامل یک قاب فولادی مستحکم، غلتک‌های مستقیم گرانشی برای جابه‌جایی روان کالا، یک مکانیزم بالابر دستی یا فنری، و در صورت نیاز، اتصالات ترکیبی (Mixers/Joiners) برای یکپارچه‌سازی با دیگر اجزای سیستم است.

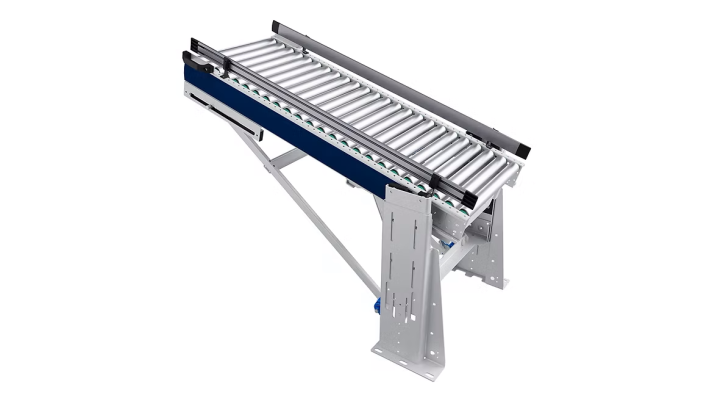

دریچه انتقال گرانشی​​​​​​​
