دریچه گرانشی (Gravity Gate) دریچه گرانشی یک بخش متحرک در مسیر نقاله‌های گرانشی است که امکان عبور موقت افراد یا تجهیزات را از بین خطوط نقاله فراهم می‌کند. با بلند شدن دریچه، مسیر انتقال متوقف شده و دسترسی به فضای پشت نقاله میسر می‌گردد. این تجهیز به‌ویژه در خطوطی که نیاز به ورود و خروج مکرر اپراتورها یا تجهیزات وجود دارد، بسیار کاربردی است.

مزایا:
۱. امکان عبور ایمن از میان خطوط نقاله بدون نیاز به جداسازی
۲. توقف انتقال بار با بالا بردن دریچه – مناسب برای کنترل جریان کالا
۳. طراحی ساده و مکانیکی بدون نیاز به برق
۴. باز و بسته شدن آسان با یک نیروی متعادل
۵. قابل نصب در خطوط گرانشی مستقیم یا زاویه‌دار
۶. اشغال فضای کم نسبت به طراحی‌های پیچیده‌تر

معایب :
۱. توقف موقتی خط در هنگام استفاده از دریچه
۲. نیاز به بررسی و نگهداری مکانیزم لولا و سیستم بالابر
۳. احتمال ایجاد گلوگاه در خطوط با حجم بار بالا
۴. استفاده محدود برای کالاهای بسیار سنگین یا چرخ‌دار

موارد کاربرد رایج :پ
۱. خطوط انتقال در انبارها و کارگاه‌هایی با نیاز به عبور افراد
۲. نقاله‌های گرانشی در ایستگاه‌های بسته‌بندی، کنترل یا تفکیک
۳. مسیرهایی که دسترسی متناوب به فضای پشت نقاله ضروری است
۴. استفاده به عنوان دروازه اضطراری در مسیرهای لجستیکی
۵. خطوط مونتاژ و تولید با نیاز به انعطاف در چیدمان

ملاحضات طراحی :
۱. در نظر گرفتن ارتفاع و عرض استاندارد برای عبور راحت افراد یا دستگاه‌ها
۲. طراحی سیستم بالابر با مکانیزم تعادل مناسب (فنر، گاز، دستی)
۳. انتخاب غلتک‌های مقاوم در برابر سایش و ضربه
۴. ایمن‌سازی بخش متحرک با قفل یا ضامن هنگام استفاده
۵. بررسی مداوم روانکاری لولاها و عملکرد غلتک‌ها جهت جلوگیری از اختلال در حرکت

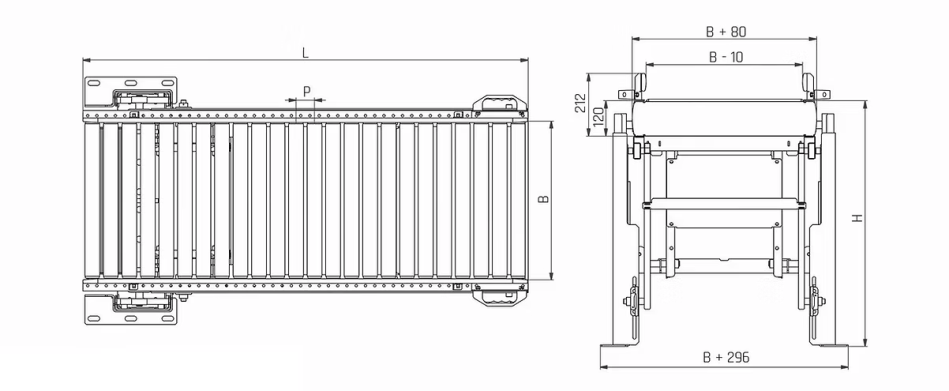

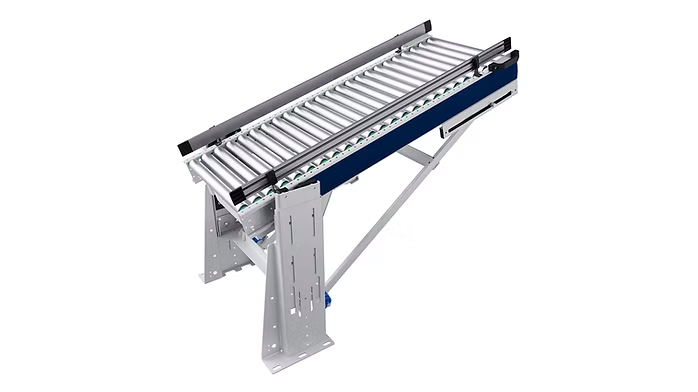

Gravity Gate

اجرای اصلی :
۱. قاب فولادی نقاله با مقاومت بالا
۲. غلتک‌های گرانشی مستقیم برای حرکت روان بار
۳. سیستم بالابر دستی یا فنردار جهت بلند کردن آسان دریچه
۴. قفل یا مکانیسم توقف برای ایمن‌سازی در موقعیت بسته
۵. لولاهای تقویت‌شده برای عملکرد پایدار و طولانی‌مدت
