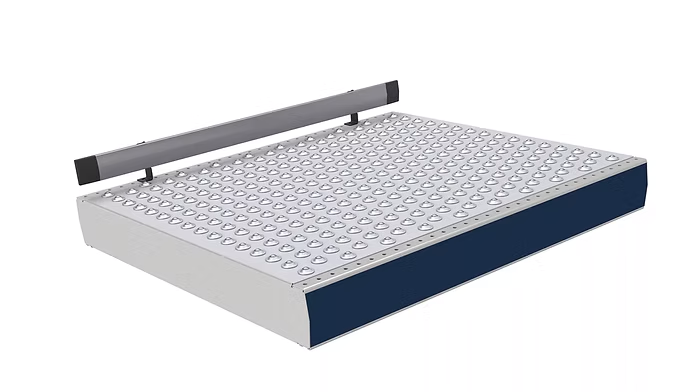

میز گوی (Ball Transfer Table) میز گوی یکی از ساده‌ترین و در عین حال کارآمدترین تجهیزات جابجایی در محیط‌های صنعتی و انبارداری است. این میز با بهره‌گیری از گوی‌های فلزی چندجهته، امکان حرکت آزاد و روان کالا را در تمامی جهات فراهم می‌سازد. از آن به‌ویژه در ایستگاه‌های بازرسی، بسته‌بندی، برداشت دستی یا تغییر جهت استفاده می‌شود.

مزایا:
۱. حرکت آسان بار در تمامی جهات با حداقل نیرو
۲. مناسب برای حمل دستی بسته‌های سنگین یا حجیم
۳. افزایش سرعت و دقت در عملیات کنترل، بازرسی یا برداشت
۴. بدون نیاز به برق یا نیروی محرکه
۵. طراحی ماژولار و قابلیت ادغام در خطوط مختلف
۶. مناسب برای محصولات با کف صاف و سخت مانند جعبه‌ها، کارتن‌ها و ورق‌ها

معایب :
۱. مناسب نبودن برای اجسام با کف ناهموار یا پایه‌دار
۲. عدم قابلیت کنترل مسیر حرکت – نیازمند دخالت انسانی
۳. حساسیت به آلودگی یا گردوغبار در عملکرد گوی‌ها
۴. عملکرد ضعیف در سطوح شیب‌دار یا ناپایدار

موارد کاربرد رایج :پ
۱. ایستگاه‌های بازرسی، کنترل کیفیت و چک‌پوینت‌ها
۲. خطوط بسته‌بندی و دسته‌بندی محصولات
۳. عملیات بارگیری یا تخلیه دستی کالا
۴. انتقال ورق‌های فلزی، شیشه یا تخته‌های سنگین
۵. خطوط پشتیبانی لجستیکی با گردش بالا در انبارها و کارخانجات

ملاحضات طراحی :
۱. انتخاب تراکم مناسب گوی‌ها متناسب با وزن و ابعاد کالا
۲. در نظر گرفتن ارتفاع استاندارد برای هم‌راستایی با سایر تجهیزات
۳. استفاده از گوی‌های استیل ضدزنگ برای محیط‌های مرطوب یا خورنده
۴. نصب سطح صاف و یکنواخت برای جلوگیری از گیر کردن بار
۵. پیش‌بینی محدودکننده‌های کناری (در صورت نیاز) برای جلوگیری از خروج بار

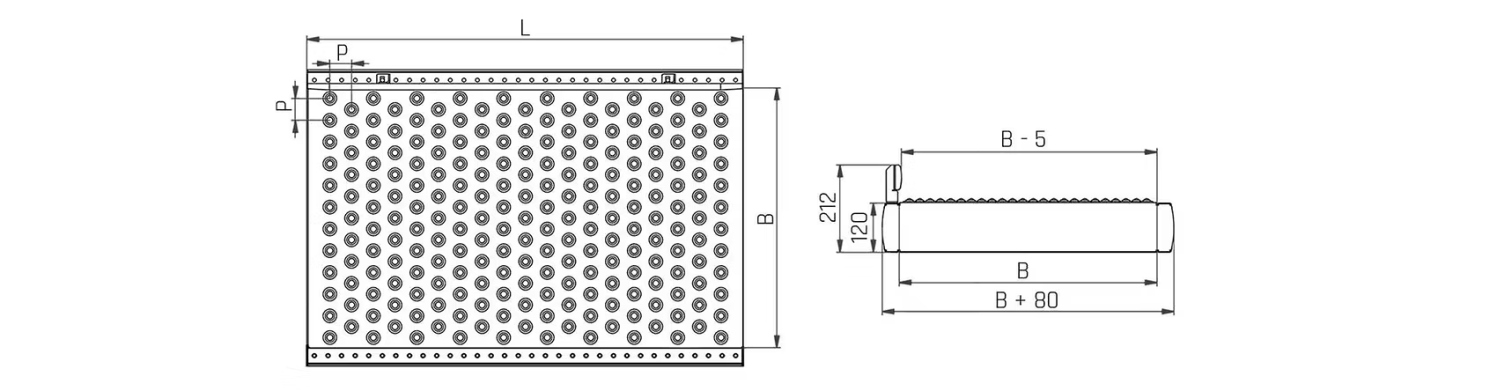

Ball Transfer Table

اجرای اصلی :
۱. قاب فولادی مستحکم
۲. صفحه پایه از تخته چندلایه با روکش مقاوم
۳. مجموعه‌ای از یاتاقان‌های گوی (Ball Transfers) نصب‌شده در فواصل منظم
۴. پایه‌های فلزی قابل تنظیم برای تطبیق با ارتفاع خط
۵. ساختار ماژولار برای اتصال به خطوط نوار نقاله یا ایستگاه‌های کاری
