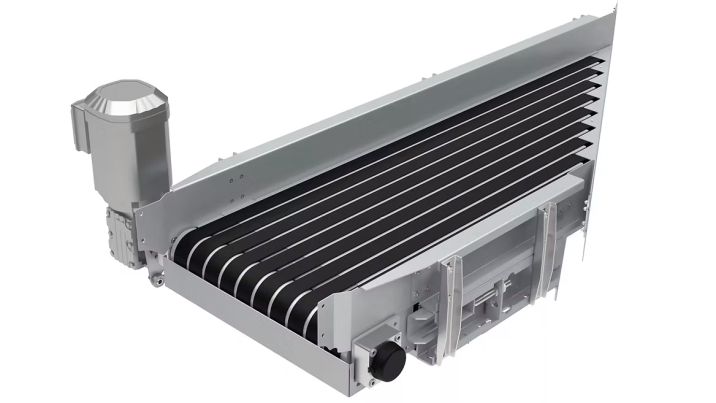

رابط تسمه ای با زاویه 45 درجه

رابط تسمه ای با زاویه 45 درجه (45° Angled Belt Conveyor) به‌عنوان یک عنصر ارتباطی در خطوط انتقال عمل می‌کند و بسته به موقعیت نصب، می‌تواند برای ورود بار به خط اصلی یا انحراف آن به خطوط فرعی استفاده شود. زاویه ۳۰ درجه، یک تراز بهینه بین سرعت، کنترل کالا و کارایی فضا فراهم می‌سازد.

اجزای اصلی:
​​​​​​​۱. قاب فولادی با زاویه مشخص‌شده (4۰ درجه)
۲. تسمه نقاله مقاوم در برابر اصطکاک (معمولاً PVC یا PU)
۳. غلتک‌های هدایت‌کننده برای کنترل حرکت در شیب
۴. موتور گیربکس با توان متناسب با زاویه و بار
۵. حسگر (Sensor) برای تشخیص کالا یا فرمان‌دهی به سیستم
۶. تجهیزات تثبیت زاویه و پایه‌های قابل تنظیم۱. قاب فولادی با زاویه مشخص‌شده (4۰ درجه)
۲. تسمه نقاله مقاوم در برابر اصطکاک (معمولاً PVC یا PU)
۳. غلتک‌های هدایت‌کننده برای کنترل حرکت در شیب
۴. موتور گیربکس با توان متناسب با زاویه و بار
۵. حسگر (Sensor) برای تشخیص کالا یا فرمان‌دهی به سیستم
۶. تجهیزات تثبیت زاویه و پایه‌های قابل تنظیم

مزایا:
۱. هدایت مؤثر بارها بین خطوط اصلی و فرعی
۲. کاهش مصرف فضا در جانمایی خطوط
۳. بهبود جریان مواد با استفاده از زاویه استاندارد و کنترل‌شده
۴. قابلیت کار در ترکیب با سنسورهای تشخیص و سیستم‌های هوشمند
۵. مناسب برای انتقال انواع بسته‌ها، کارتن‌ها و جعبه‌ها با کف سخت
۶. افزایش بهره‌وری در مسیرهای منحرف یا پیچیده

معایب :
۱. نیاز به کنترل دقیق حرکت برای جلوگیری از سر خوردن کالا
۲. محدودیت در انتقال بارهای بسیار سنگین یا حجیم در این زاویه
۳. افزایش فشار روی تسمه و رولیک‌ها در استفاده مداوم
۴. هزینه‌ی بیشتر نسبت به نوارهای افقی به دلیل نیاز به کنترل حرکت و قطعات جانبی

موارد کاربرد رایج :
​​​​​​​۱. خطوط انشعاب یا ادغام در مراکز پردازش پستی، انبارها و مراکز توزیع
۲. انتقال میان‌خطی در سیستم‌های سورتینگ و تفکیک کالا
۳. هدایت کالا به ایستگاه‌های بسته‌بندی یا بازرسی
۴. خطوط تولید دارای سطح متغیر یا مسیرهای محدود
۵. پروژه‌هایی که به جداسازی و ادغام بارها در مسیرهای فرعی نیاز دارند

ملاحضات طراحی :
​​​​​​​۱. انتخاب نوع تسمه مناسب برای جلوگیری از سر خوردن در زاویه ۳۰ درجه
۲. هماهنگی سرعت با خطوط قبلی و بعدی برای جلوگیری از ترافیک بار
۳. در نظر گرفتن عرض و طول نوار بر اساس نوع و حجم کالا
۴. پیش‌بینی خروجی ایمن در انتهای زاویه برای جلوگیری از انباشت
۵. استفاده از سنسور جهت کنترل خودکار و فرمان به تجهیزات بالا‌دستی یا پایین‌دستی

45° Angled Belt Conveyor

برگردیم

​مشخصات فنی محصول :

حد اکثر بار : 50 کیلوگرم

___________________________________________________________________________

جنس تسمه: پلی‌استر و پی‌وی‌سی

جنس بدنه : فولاد گالوانیزه

سرعت: 3 متر بر ثانیه

نوع ولتاژ: ۴۰۰ ولت

عنصر انتقال قدرت: تسمه نقاله

دمای محیط: 0°C ÷ 40°C

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

T / عرض تسمه / ۳۵۰، ۵۵۰، ۷۵۰ میلی‌متر

قدرت موتور : 0.55 تا 2.2 کیلووات

نوع انتقال نیرو: از شفت محرک به تسمه نقاله

___________________________________________________________________________

عناصر اضافی: نوار، انتهای نوار، تکیه‌گاه‌ها، اتصالات، کابینت کنترل.

___________________________________________________________________________

___________________________________________________________________________
