نوار نقاله سقوطی
Falling belt conveyor

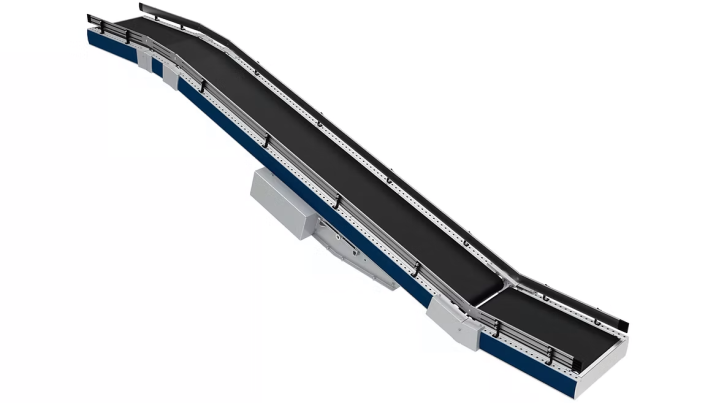

نوار نقاله سقوطی ( Falling belt conveyor ) نوار نقاله سقوطی برای انتقال کنترل‌شده‌ی کالا از یک سطح بالاتر به سطح پایین‌تر طراحی شده است. این سیستم انتقال، با زاویه‌ای مشخص و شکست‌های نرم در ابتدا و انتهای مسیر، حرکت ایمن و روان کالا را تضمین می‌کند. طراحی آن به‌گونه‌ای است که از ضربه یا افتادن ناگهانی کالا جلوگیری شده و فرآیند انتقال بدون آسیب انجام می‌شود.

اجزای اصلی:
​​​​​​​۱. کنسول درایو شامل موتور، گیربکس و سیستم انتقال نیرو
۲. شاسی یا قاب فولادی با ساختار شیب‌دار
۳. تسمه نقاله مقاوم در برابر لغزش (معمولاً آج‌دار یا دارای پله)
۴. سیستم کشش تسمه با قابلیت تنظیم دقیق
۵. رولیک‌ها و غلتک‌های پشتیبان در طول مسیر
۶. پایه‌های قابل تنظیم و تجهیزات تثبیت‌کننده زاویه

مزایا:
۱. انتقال آرام و ایمن کالا از سطح بالا به پایین
۲. کاهش نیاز به تجهیزات بالابر یا نیروی انسانی در خطوط برگشتی
۳. جلوگیری از ضربه و واژگونی کالا با شکست‌های نرم در نقاط شروع و پایان
۴. اشغال فضای کمتر نسبت به سیستم‌های عمودی یا پله‌ای
۵. امکان کنترل سرعت و جلوگیری از شتاب ناگهانی کالا
۶. مناسب برای ادغام با خطوط افقی و تجهیزات پایین‌دستی

معایب :
۱. احتمال افزایش شتاب و سر خوردن کالا در شیب زیاد
۲. نیاز به طراحی دقیق برای جلوگیری از انباشت یا آسیب به کالا
۳. کاهش کنترل نسبت به نقاله‌های افقی در سرعت‌های بالا
۴. افزایش استهلاک در تسمه و رولیک‌ها در مسیرهای طولانی

موارد کاربرد رایج :
​​​​​​​۱. خطوط بازگشت کالا به سطح پایین‌تر در انبارها و مراکز لجستیکی
۲. انتقال بسته‌ها در خطوط سورت و پُست از طبقه بالا به پایین
۳. خروج کالا از ماشین‌آلات بسته‌بندی به سمت نقاله پایین‌دستی
۴. سیستم‌های خروجی در طبقات بالای سردخانه‌ها یا سکوهای بارگیری
۵. استفاده در خطوط مونتاژ چند‌سطحی و خطوط تولید با اختلاف سطح

ملاحضات طراحی :
​​​​​​​۱. تعیین زاویه سقوط متناسب با وزن و ابعاد کالا
۲. استفاده از تسمه‌های گریپ‌دار یا مقاوم در برابر شتاب
۳. پیش‌بینی شکست‌های ورودی و خروجی برای انتقال نرم‌تر
۴. لحاظ کردن فضای کافی در محل تخلیه برای جلوگیری از تراکم کالا
۵. کنترل حرکت کالا به‌ویژه برای اجسام لغزنده یا ظریف

برگردیم

​مشخصات فنی محصول :

حد اکثر بار : 50 کیلوگرم

___________________________________________________________________________

جنس تسمه: پلی‌استر و پی‌وی‌سی

جنس بدنه : فولاد گالوانیزه

سرعت: ۱ متر بر ثانیه

نوع ولتاژ: ۴۰۰ ولت

عنصر انتقال قدرت: تسمه نقاله

دمای محیط: 0°C ÷ 40°C

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

________________________________________________________________________________________

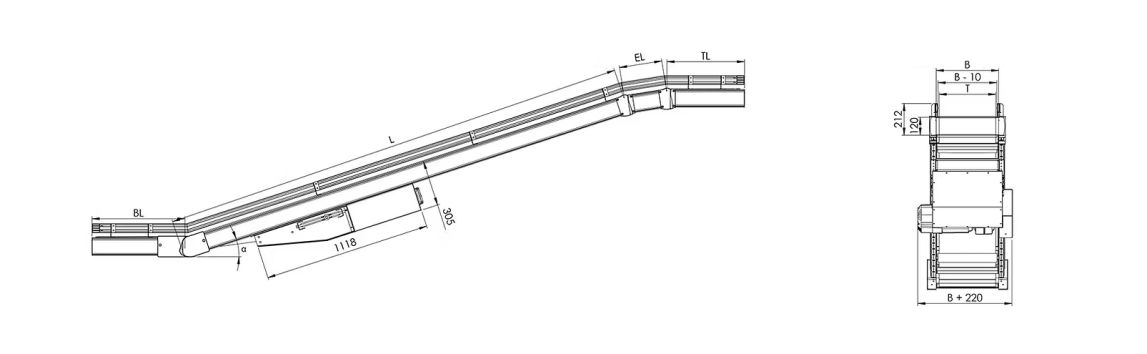

T / عرض تسمه / ۳۵۰، ۵۵۰، ۷۵۰ میلی‌متر

L / طول نوار نقاله / 1500 ÷ 12000 میلی‌متر

BL/TL طول شکست / 1500 تا 12000 میلی‌متر

___________________________________________________________________________

قدرت موتور : 0.37 تا 3 کیلووات

نوع انتقال نیرو: از شفت محرک به تسمه نقاله

___________________________________________________________________________

عناصر اضافی: نوار، انتهای نوار، تکیه‌گاه‌ها، اتصالات، کابینت کنترل.

___________________________________________________________________________

B / عرض غلتک / ۴۲۰، ۶۲۰، ۸۲۰ میلی‌متر

___________________________________________________________________________
