نوار نقاله مستقیم
Straight belt conveyor

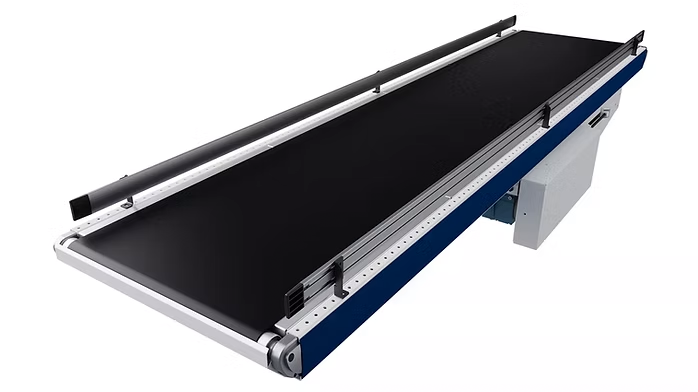

نوار نقاله مستقیم ( Straight belt conveyor ) یکی از پرکاربردترین تجهیزات انتقال در صنایع مختلف است. این نقاله به صورت خطی و با طراحی ساده، امکان انتقال سریع و ایمن کالاها را فراهم می‌سازد. طراحی آن به‌گونه‌ای است که از کالا در تمام سطح پایه پشتیبانی می‌کند، حتی اگر کف بسته سخت نباشد.

اجزای اصلی:
۱. کنسول درایو شامل موتور، گیربکس و پولی انتقال
۲. قاب فلزی مقاوم (معمولاً فولادی یا استیل)
۳. تسمه نقاله (معمولاً از جنس PVC، PU یا لاستیکی)
۴. سیستم کشش تسمه برای تنظیم تنش مناسب
۵. غلتک‌های پشتیبان (Rollers) در طول مسیر
۶. پایه‌های قابل تنظیم ارتفاع و ضربه‌گیر

مزایا:
۱. انتقال روان و بی‌وقفه کالاها با اشکال و ابعاد متنوع
۲. مناسب برای اقلام کوچک، بسته‌های فویلی و کالاهایی با کف نرم یا ناپایدار
۳. نصب و راه‌اندازی سریع و آسان
۴. قابلیت استفاده در خطوط اتوماتیک و نیمه‌اتوماتیک
۵. نگهداری ساده با حداقل قطعات متحرک
۶. امکان تنظیم سرعت و کنترل دقیق جریان مواد

معایب :
۱. مناسب نبودن برای انتقال کالاهای سنگین بدون پشتیبانی جانبی
۲. محدودیت در انتقال در مسیرهای شیب‌دار یا منحنی
۳. نیاز به نگهداری منظم برای جلوگیری از انحراف تسمه
۴. اصطکاک تسمه ممکن است در بلندمدت باعث سایش شود

موارد کاربرد رایج :
۱. صنایع غذایی، دارویی، آرایشی و بهداشتی
۲. خطوط بسته‌بندی و لیبل‌زنی
۳. خطوط مونتاژ و بازرسی کالا
۴. مراکز لجستیک، انبارها و هاب‌های پستی
۵. کارخانه‌های تولید قطعات کوچک الکترونیکی و مکانیکی

ملاحضات طراحی :
۱. انتخاب تسمه متناسب با نوع کالا و شرایط محیطی (رطوبت، روغن، دما)
۲. در نظر گرفتن سرعت خط، حجم عبوری و وزن کالاها
۳. پیش‌بینی سیستم‌های ایمنی، توقف اضطراری و پوشش محافظ
۴. قابلیت تمیزکاری آسان در صنایع غذایی و دارویی
۵. امکان الحاق با سایر تجهیزات مانند نقاله‌های منحنی، فاصله‌دهنده یا سورتینگ
