نوار نقاله بالابر
Elevating belt conveyor

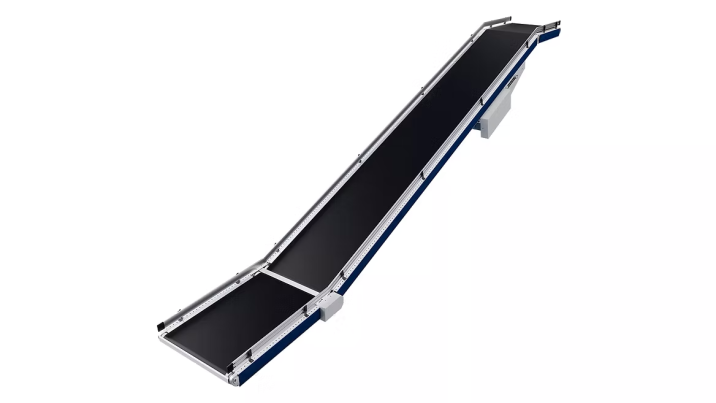

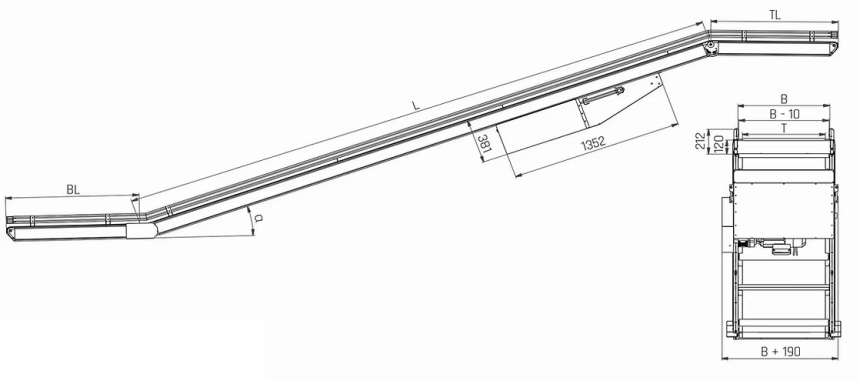

نوار نقاله بالابر ( Elevating belt conveyor ) نوار نقاله بالابر، راه‌حلی مناسب برای انتقال کالا در مسیرهای شیب‌دار یا بین سطوح مختلف (از طبقه‌ای به طبقه دیگر) است. این نقاله با طراحی شیب‌دار و شکست‌های ملایم در ابتدا و انتها، امکان عبور نرم و بدون آسیب به کالا را فراهم می‌کند. ساختار آن به گونه‌ای است که کالاها بدون لغزش یا واژگونی، از شیب بالا یا پایین حرکت می‌کنند.ر

اجزای اصلی:
۱. کنسول محرک شامل موتور و گیربکس
۲. قاب فولادی مستحکم با ساختار شیب‌دار
۳. تسمه حمل‌ونقل (معمولاً دارای عاج، پله یا تیغه برای جلوگیری از لغزش کالا)
۴. سیستم کشش تسمه برای حفظ تنش مناسب
۵. غلتک‌ها و رولیک‌های هدایت‌کننده
۶. پایه‌ها و سیستم نگهدارنده با قابلیت تنظیم ارتفاع و زاویه

مزایا:
۱. انتقال ایمن کالا در مسیرهای شیب‌دار بدون نیاز به لیفتراک یا نیروی انسانی
۲. استفاده از شکست‌های نرم برای کاهش فشار وارده به کالا
۳. سازگاری با طیف وسیعی از کالاها از جمله بسته‌های کوچک و متوسط
۴. امکان استفاده در فضاهای محدود عمودی
۵. قابلیت سفارشی‌سازی طول، زاویه شیب و نوع تسمه
۶. یکپارچه‌سازی آسان با خطوط افقی و تجهیزات دیگ

معایب :
۱. مناسب نبودن برای انتقال کالاهای سنگین بدون پشتیبانی جانبی
۲. محدودیت در انتقال در مسیرهای شیب‌دار یا منحنی
۳. نیاز به نگهداری منظم برای جلوگیری از انحراف تسمه
۴. اصطکاک تسمه ممکن است در بلندمدت باعث سایش شود

موارد کاربرد رایج :
۱. انتقال کالا بین طبقات یا سکوی بارگیری
۲. خطوط بسته‌بندی دارای اختلاف سطح
۳. استفاده در انبارهای مرتفع، سردخانه‌ها و سیستم‌های ذخیره‌سازی چند‌سطحی
۴. خطوط تولید در صنایع غذایی، دارویی، شیمیایی و آرایشی
۵. انتقال مواد در دستگاه‌های پرکن، پالتایزر یا دستگاه‌های بالا‌بر اتوماتیک

ملاحضات طراحی :
۱. انتخاب زاویه مناسب شیب بر اساس وزن و نوع کالا
۲. استفاده از تسمه‌های آج‌دار، گریپ‌دار یا مجهز به پله برای جلوگیری از لغزش
۳. پیش‌بینی شکست‌های ورودی و خروجی با شعاع مناسب برای جلوگیری از ضربه
۴. در نظر گرفتن فضای لازم برای بارگیری و تخلیه ایمن
۵. هماهنگی سرعت حرکت با خطوط قبل و بعد از بالابر
