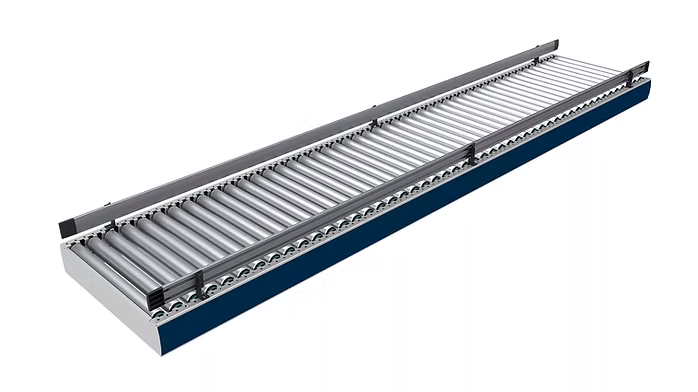

نوار نقاله گرانشی مستقیم
Straight gravity conveyor

نوار نقاله گرانشی مستقیم (Straight Gravity Conveyor) سیستمی ساده و بدون محرک برای انتقال کالا به کمک نیروی جاذبه است. این بخش می‌تواند به صورت افقی یا با شیب ملایم نصب شود. در حالت زاویه‌دار، حرکت کالا با استفاده از وزن خود و نیروی جاذبه صورت می‌گیرد، که باعث صرفه‌جویی در مصرف انرژی می‌شود.

اجزای اصلی:
۱. قاب فلزی مستحکم با طراحی ماژولار
۲. غلتک‌های گرانشی مستقیم با فاصله مناسب برای حرکت روان کالا
۳. پایه‌های قابل تنظیم برای ایجاد شیب یا نصب افقی
۴. گاردهای جانبی در صورت نیاز برای هدایت کالا
۵. اتصالات انتهایی جهت اتصال به بخش‌های دیگر خط

مزایا:
۱. بدون نیاز به برق یا موتور (صرفه‌جویی در انرژی)
۲. ساختار ساده، بادوام و کم‌هزینه
۳. قابلیت استفاده در مسیرهای مستقیم یا شیب‌دار
۴. نگهداری آسان و مقرون‌به‌صرفه
۵. مناسب برای حمل انواع بسته‌ها، کارتن‌ها و ظروف با کف صاف
۶. قابل ترکیب با بخش‌های موتوردار برای افزایش انعطاف‌پذیری خطوط

معایب :
۱. عدم قابلیت کنترل سرعت حرکت کالا در شیب زیاد
۲. محدودیت در حمل بارهای بسیار سبک یا با شکل غیر متعادل
۳. وابسته به نیروی جاذبه – بدون شیب حرکت امکان‌پذیر نیست
۴. نیاز به تنظیم دقیق شیب برای جلوگیری از انباشت یا افتادن کالا

موارد کاربرد رایج :
۱. خطوط تخلیه دستی در انبارها و مراکز بسته‌بندی
۲. انتقال کالاهای آماده برای بارگیری یا پالت‌سازی
۳. بخش‌های بینابینی در خطوط سورت یا بسته‌بندی
۴. استفاده در ایستگاه‌های بازرسی یا جداسازی
۵. خطوط برگشتی یا خطوط آماده‌سازی سفارش در مراکز توزیع

ملاحضات طراحی :
۱. انتخاب شیب مناسب برای جلوگیری از شتاب بیش از حد کالا
۲. تنظیم فاصله بین غلتک‌ها متناسب با ابعاد کالا
۳. استفاده از گارد یا جداکننده برای جلوگیری از خروج ناگهانی بار
۴. پیش‌بینی توقف‌گاه یا ترمز در انتهای مسیر برای کنترل تخلیه
۵. توجه به نوع سطح زیرین کالا (مناسب برای سطوح صاف و بدون پایه)
