اجزاء و ساختار
لایه رویی (Top Layer): از PVC با سختی و آجهای مختلف برای اصطکاک بهتر.
لایههای میانی: معمولاً شامل لایههای پارچهای تقویتشده (Polyester یا Nylon) برای افزایش استحکام کششی.
لایه زیرین (Bottom Layer): معمولاً صاف یا با آج ریز، بسته به کاربرد (حرکت روی رولر یا سطح صاف).
ویژگیها
مقاومت بالا در برابر روغن، چربی، مواد شوینده و اسیدهای ضعیف
سطح صاف یا آجدار (شیاردار یا الماسی)، بسته به نیاز
قابلیت شستوشو و بهداشتی بودن (مناسب صنایع غذایی)
انعطافپذیری و وزن سبک
مقاومت مناسب در برابر سایش و پارگی
کارکرد در بازه دمایی بین -10 تا +80 درجه سانتیگراد (بسته به نوع)
انواع تسمه PVC بر اساس کاربرد
تسمه PVC ساده سفید: مناسب صنایع غذایی و دارویی
تسمه PVC سبز/مشکی ساده: مناسب برای بستهبندی، مونتاژ، چاپخانهها، کارتنسازی
تسمه آجدار (Chevron، گریپ، شیاری): برای جابهجایی مواد در شیب
تسمه PVC ضدآب یا ضدروغن: در محیطهای صنعتی مرطوب یا روغنی
کاربردها
خطوط تولید مواد غذایی (نان، شیرینی، گوشت، سبزیجات)
صنایع بستهبندی، مونتاژ و لجستیک
جابهجایی کارتن، بسته، کیسه، جعبه
ماشینآلات انتقال داخل سالنها
دستگاههای تفکیک، مرتبسازی و پرکنی
نکات مهم در انتخاب
ضخامت تسمه: از 1 تا 6 میلیمتر، متناسب با وزن بار
تعداد لایهها: معمولاً بین 1 تا 4 لایه
نوع آج: ساده یا شیاردار بسته به شیب و نیاز به اصطکاک
رنگ: اغلب سفید (غذایی)، سبز (صنعتی)، مشکی (سنگینکار)
نوع اتصال: سرد، گرم یا با قفل مکانیکی (مانند قفل انگشتی یا فلزی)
مزایا
قیمت اقتصادی نسبت به تسمه PU یا لاستیکی
تنوع بالا در عرض، رنگ، ضخامت و آج
نصب و تعویض آسان
مناسب برای خطوط کوتاه تا متوسط
محدودیتها
مقاومت پایینتر در برابر حرارت و مواد شیمیایی بسیار خورنده نسبت به تسمه PU یا تفلون
مناسب نبودن برای کاربردهای سنگینبار یا دمای بالای 80 درجه
محدودیت در فضای باز با نور خورشید مستقیم در طولانیمدت
تسمه نوارنقاله پی وی سی
Belt Conveyor PVC
نوعی تسمه لاستیکی یا پلاستیکی است که از لایههای مختلف PVC و منجید (پارچه تقویتشده) ساخته شده و روی دستگاههای نوار نقاله نصب میشود تا جابهجایی انواع کالاها و مواد را در خطوط تولید و بستهبندی انجام دهد.
+ 400 پروژه داخلی
+ 20 هزار متر نوار نقاله

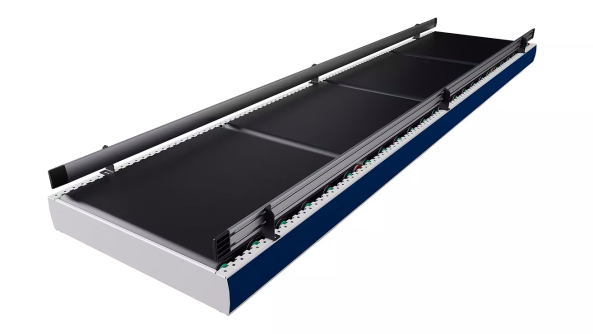

نوار نقاله فاصله دهنده
Zone-Based Belt Conveyor
برای حمل و کنترل جریان کالا است که با ترکیب مزایای یک نوار نقاله تسمهای سنتی و یک سیستم موتوردار منطقهبندیشده با ولتاژ پایین (۲۴ ولت)، امکان کنترل مجزای هر منطقه را فراهم میکند. این سیستم بهویژه در خطوط بستهبندی، تفکیک، و سیستمهای سفارشچینی (Picking) کاربرد دارد.

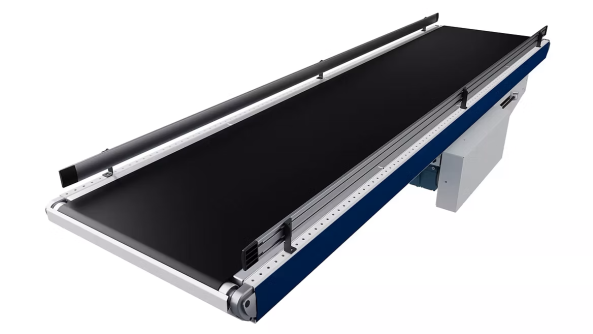

Straight belt conveyor
دستگاهی مکانیکی برای انتقال کالا در مسیر مستقیم و خطی است. به دلیل طراحی ساده و سطح صاف تسمه، امکان پشتیبانی کامل از کالا در کل مسیر حرکت را فراهم میکند، که آن را به گزینهای ایدهآل برای اقلام سبک، کوچک یا با کف ناپایدار تبدیل کرده است.
نوار نقاله مستقیم
Elevating belt conveyor
این نوع نوار نقاله در مکانهایی بهکار میرود که نیاز به جابهجایی کالا بین سطوح با ارتفاع متفاوت وجود دارد. بهواسطهی طراحی خمهای نرم در ابتدا و انتهای مسیر، کالا بدون ضربه و بهصورت روان از شیب عبور میکند.
نوار نقاله بالابر
Falling belt conveyor
این نوار نقاله برای انتقال کالا از یک سطح بالاتر به سطح پایینتر طراحی شده است. با استفاده از شیب کنترلشده و طراحی مناسب، امکان رهاسازی ایمن و روان کالا فراهم میشود، بدون آنکه به آن آسیب برسد یا از مسیر خارج شود.
نوار نقاله سقوطی
30° angle belt conveyor
این نوار نقاله برای تغییر جهت حرکت کالا در مسیر انتقال طراحی شده است. انحنای تسمه، جهت حرکت بار را بدون ایجاد تغییر در وضعیت آن نسبت به شیب حفظ میکند. هدایت تسمه درون پروفیلهای منحنی 30 درجه ، باعث میشود که اجسام در حین چرخش، موقعیت خود را حفظ کرده و بهطور یکنواخت جابهجا شوند.
نوار نقاله منحنی ۳۰ درجه
45° belt bend
این نوار نقاله برای تغییر جهت حرکت کالا در مسیر انتقال طراحی شده است. انحنای تسمه، جهت حرکت بار را بدون ایجاد تغییر در وضعیت آن نسبت به شیب حفظ میکند. هدایت تسمه درون پروفیلهای منحنی 45 درجه ، باعث میشود که اجسام در حین چرخش، موقعیت خود را حفظ کرده و بهطور یکنواخت جابهجا شوند.
نوار نقاله منحنی 45 درجه
60° angle belt conveyor
این نوار نقاله برای تغییر جهت حرکت کالا در مسیر انتقال طراحی شده است. انحنای تسمه، جهت حرکت بار را بدون ایجاد تغییر در وضعیت آن نسبت به شیب حفظ میکند. هدایت تسمه درون پروفیلهای منحنی 60 درجه ، باعث میشود که اجسام در حین چرخش، موقعیت خود را حفظ کرده و بهطور یکنواخت جابهجا شوند.
نوار نقاله منحنی 6۰ درجه
90° belt bend
این نوار نقاله برای تغییر جهت حرکت کالا در مسیر انتقال طراحی شده است. انحنای تسمه، جهت حرکت بار را بدون ایجاد تغییر در وضعیت آن نسبت به شیب حفظ میکند. هدایت تسمه درون پروفیلهای منحنی 90 درجه ، باعث میشود که اجسام در حین چرخش، موقعیت خود را حفظ کرده و بهطور یکنواخت جابهجا شوند.
نوار نقاله منحنی 90 درجه
30° angle belt conveyor
رابط تسمهای زاویهدار، بسته به محل نصب، به ورود بار به خط اصلی یا انحراف آن به خطوط فرعی کمک میکند. طراحی زاویهدار 30 درجه ای آن امکان تخلیه روان و کنترلشده بار را فراهم میسازد.
این نوار نقاله راهکاری کارآمد برای تغییر مسیر بار در خطوط بستهبندی، مرتبسازی و انشعابات خطوط لجستیکی است.
رابط تسمه ای زاویه دار ۳۰ درجه
45° angle belt conveyor
رابط تسمهای زاویهدار، بسته به محل نصب، به ورود بار به خط اصلی یا انحراف آن به خطوط فرعی کمک میکند. طراحی زاویهدار 45 درجه ای آن امکان تخلیه روان و کنترلشده بار را فراهم میسازد.
این نوار نقاله راهکاری کارآمد برای تغییر مسیر بار در خطوط بستهبندی، مرتبسازی و انشعابات خطوط لجستیکی است.
رابط تسمه ای زاویه دار 45 درجه
Belt Coveyor Gate
دریچه انتقال گرانشی یکی از اجزای کاربردی در خطوط نقاله بدون محرک است که امکان عبور آزاد افراد یا تجهیزات را از مسیر نقاله اصلی فراهم میکند. با بالا بردن دریچه، جریان کالا بهصورت موقت متوقف میشود و پس از پایین آوردن آن، انتقال بار از سر گرفته میشود. این عملکرد، انعطافپذیری بیشتری را در طراحی مسیرهای کاری فراهم میسازد.
نوارنقاله دریچه انتقال
